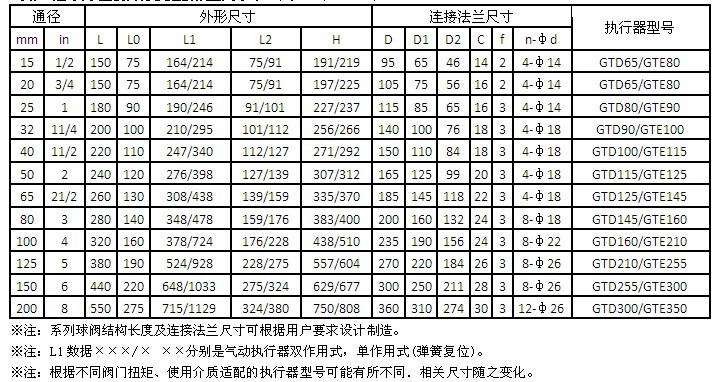

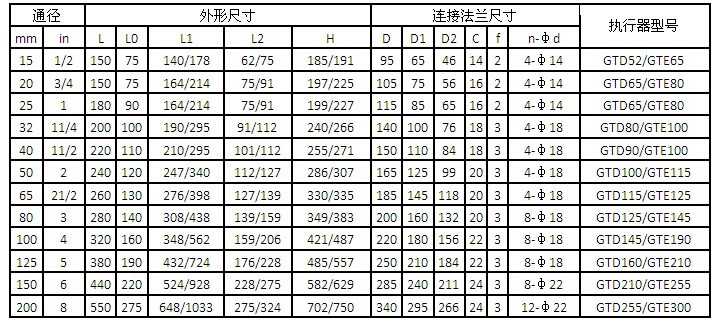

- 外形尺寸
- 訂購說明
-
- 商品名稱: 氣動三通球閥,Q644/45F氣動三通球閥,氣動法蘭三通球閥
Q644F/Q645F氣動三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。 法蘭三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。 三通即可制成L型通口也可制成T型通口。 L型三通球閥（44）適用于介質流向的切換，能使相互垂直的兩個通道連通； T型三通球閥（45）適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
Q644/645F氣動法蘭三通球閥結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
-

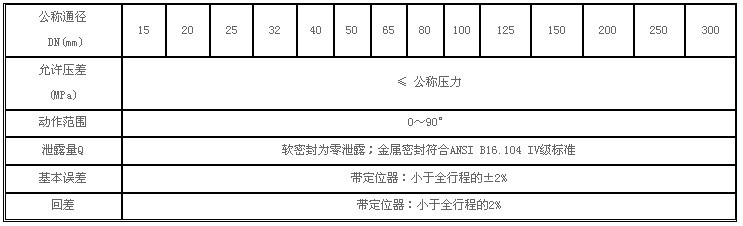

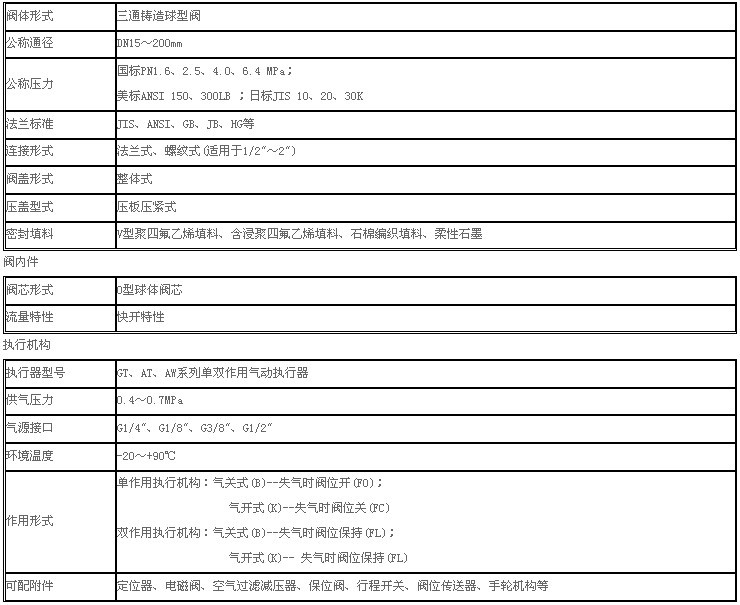

主要技術參數
閥體
閥門控制方式

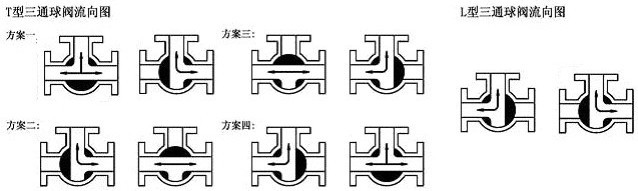

氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。 -
-
選購氣動閥門需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
氣動執行器系列：AT系列（標配），GT系列，AW大扭距氣缸
類型：雙作用氣缸，單作用氣缸(氣開或氣閉）
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
附件（可多選）：二位五通電磁閥（標配）、空氣過濾減壓閥（標配）、限位開關回訊器（標配）、手動手輪離合機構、電氣閥定位器，氣動加速器，保位閥，氣動放大器
介質名稱：
介質溫度：
使用壓力：
